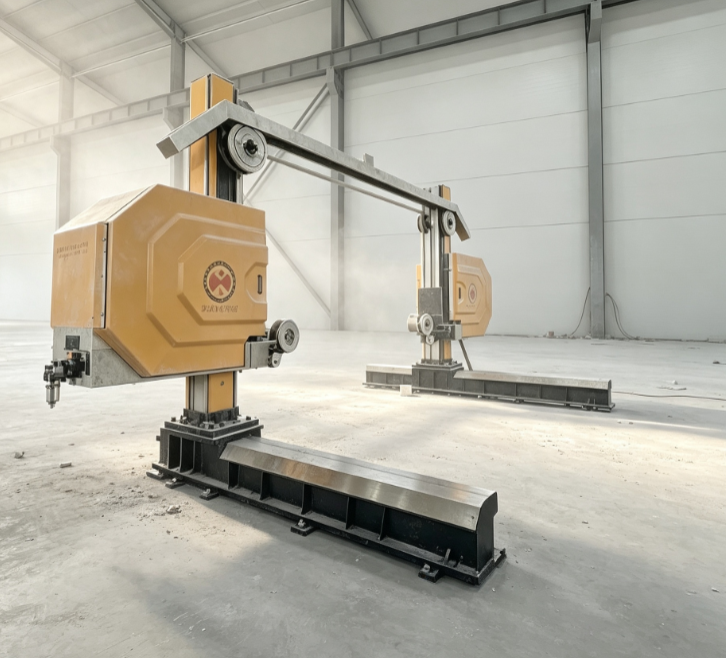

Máy cưa dây đá này áp dụng cấu trúc di chuyển kiểu gantry. Các khối đá thô có thể được đặt trực tiếp trên mặt đất để xử lý, loại bỏ nhu cầu về xe đẩy vận chuyển và giảm chi phí bảo trì.
Cụm nâng áp dụng ray dẫn hướng mười sáu cạnh với 28 bộ cụm con lăn. Cơ cấu truyền động trung gian cho phép chuyển động dọc đồng bộ. Với độ ổn định cao, hiệu quả cắt cao và độ chính xác tuyệt vời, máy được phát triển đặc biệt để xử lý các vật liệu đá tự nhiên có kích thước lớn.

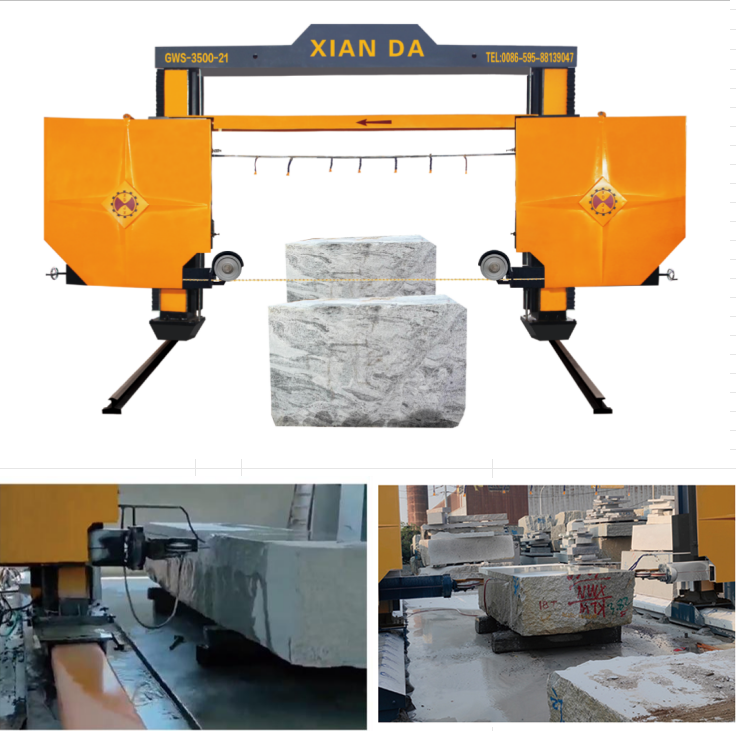

| Thông số | Đơn vị | GWS-3500-21 | CGWS-3500-21 | GWS-3500-25FW |
|---|---|---|---|---|
| Hệ thống điều khiển | / | PLC | CNC | PLC |
| Kích thước xử lý tối đa | mm | 3500×3500×2100 | 3500×3500×2100 | 3500×3500×2500 |
| Tốc độ dây | m/s | 20~40 | 20~40 | 20~40 |
| Công suất động cơ chính | kW | 15 | 15 | 15 |
| Kích thước tổng thể | mm | 9800×5900×5600 | 9800×5900×5600 | 9600×5900×6500 |
| Tiêu thụ nước | m³/h | ≈4 | ≈4 | ≈4 |
Lý tưởng cho các nhà máy đá xử lý khối đá lớn, các bộ phận vòm, tấm cong, tượng đài hình dạng đặc biệt và đá kiến trúc.

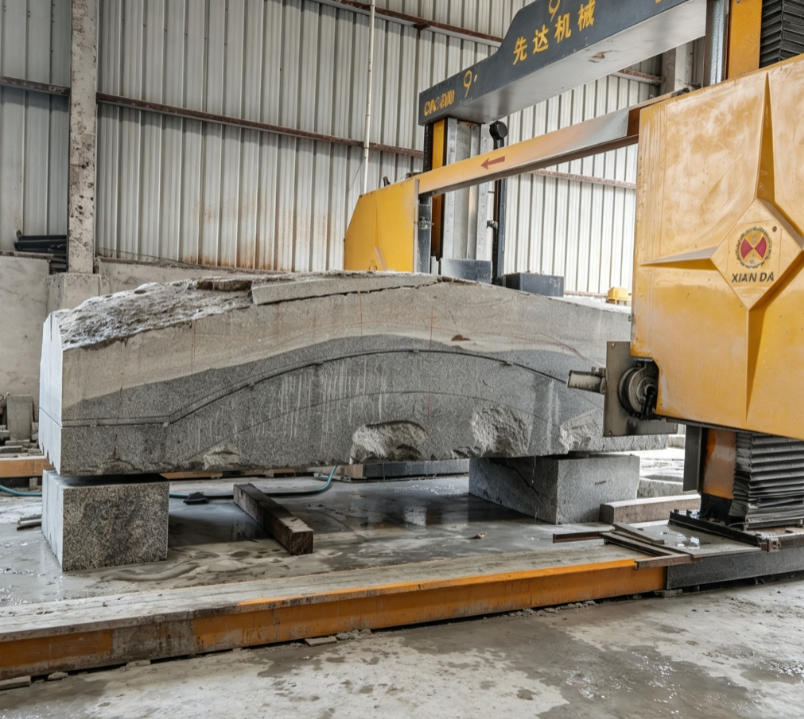

Nó cắt đá granite, đá cẩm thạch và đá kỹ thuật. Hoàn hảo cho đá vòm, biên dạng cong và các sản phẩm đá hình dạng đặc biệt tùy chỉnh.
Có. Thiết kế di chuyển gantry không cần xe đẩy vận chuyển, giảm chi phí đầu tư và bảo trì bổ sung.
Phiên bản PLC phù hợp với các công việc cắt thông thường với thao tác đơn giản. Mẫu CNC hỗ trợ nhập chương trình để xử lý đá cong phức tạp.
3500×3500×2100 mm (GWS-3500-21 / CGWS-3500-21)
3500×3500×2500 mm (GWS-3500-25FW)
Được trang bị ray dẫn hướng 16 cạnh và 28 cụm con lăn. Nâng đồng bộ đảm bảo chạy ổn định và độ chính xác cắt cao.
Tốc độ dây có thể điều chỉnh: 20 ~ 40 m/s.
Tất cả các mẫu đều sử dụng động cơ chính 15 kW.
Khoảng 4 m³/h để làm mát.
Chúng tôi cung cấp sách hướng dẫn vận hành bằng tiếng Anh và video hướng dẫn. Có thể sắp xếp dịch vụ kỹ thuật tại chỗ ở nước ngoài theo yêu cầu.
Tuyệt đối. Máy này được thiết kế đặc biệt để xử lý các khối đá thô có kích thước lớn.
